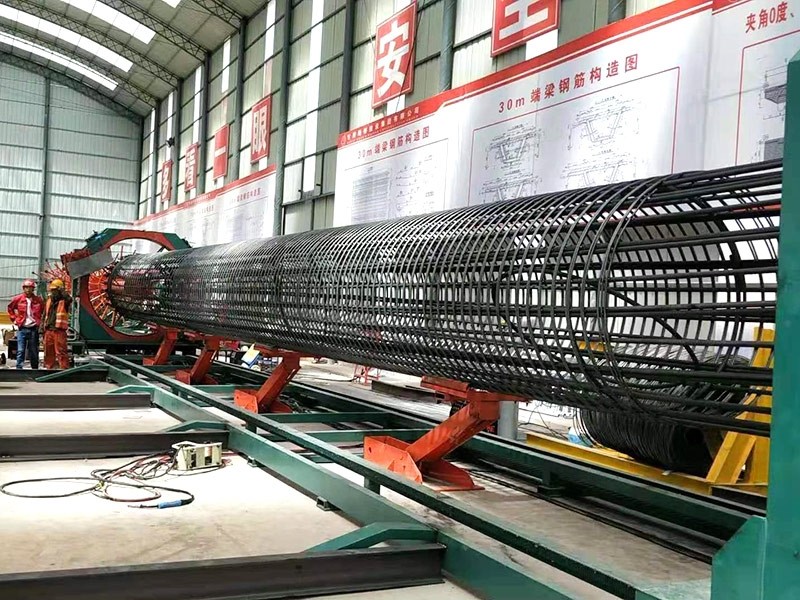

數控鋼筋籠滾焊機操作步驟

數控鋼筋籠滾焊機是一種大型的數控鋼筋加工設備，加工效率高，操作簡單，下麵數控鋼筋籠滾焊機小編給大家簡單介紹一下鋼筋籠滾焊機使用過程。

di一步：主筋上料

預先將主筋下料、對焊或套筒連接成圖紙所需長度，然後吊放於主筋儲料架上，以備用；

主筋儲料架，適合儲存9M/12M/18M/22M的鋼筋；整體采用Ｈ型鋼焊接組裝而成；並采用分段式結構，間隔2米/個；便於拆裝和運輸。

第2步.盤筋上料將盤筋吊於放線架上，較大載重2T，高1.7M；立柱內徑可定製成伸縮型

第3步.主筋穿絲並夾緊

工人將主筋抖落分布於分料盤的圓周上；同時，穿入固定盤和移動盤環形模板的導管內；並在移動盤的導管內用螺栓夾緊分料盤係統由6個分料盤組成，與固定盤相連，並可跟隨同步旋轉運動；端部的輥輪，可減少旋轉阻力夾緊時，注意每根主筋的錯位長度，通常是1M左右

第4步.盤筋穿絲並纏繞固定將盤筋穿過矯直機構至與主筋交叉焊接固定

第5步.焊接成型

起始焊接：在鋼筋籠的頭部，固定盤和移動盤同步旋轉運動，將盤筋並排連續繞幾圈；然後與主筋焊接牢固

正式焊接：固定盤和移動盤同步旋轉運動，移動盤同時向前移動，這樣盤筋自動纏繞在主筋上，同時進行焊接，從而形成鋼筋籠產品終止焊接：在鋼筋籠的尾部，兩盤繼續旋轉，暫停焊接，將盤筋並排繞幾圈；然後將盤筋端頭焊接在主筋上固定，完成焊接

國內一般采用CO2保護焊機，焊渣少，焊接質量好；也可選用自動焊接機械手（價格另計），較大焊接速度為40-60點/分鍾。

第6步.鋼筋籠與旋轉盤分離

切斷繞筋；移動盤前移，鋼筋籠與固定盤分離；鬆開主筋與移動盤模板導管的螺栓；移動盤前移，鋼筋籠與移動盤分離。配套電動扳手，輕便快捷，提高工效。

第7步.卸籠、降下液壓支撐

卸籠，行吊或人推滾下在整個焊接過程中，為防止鋼筋籠因自重而變形，需配置3個液壓支撐裝置專門設計的液壓站，采用國內通用的液壓元件，持久耐用、具有高互換性

第8步.移動盤複位、準備下一個循環卸籠後，將移動盤複位，準備生產下一個籠子

第9步.加內箍筋

內加強筋彎弧機,專門配套，穩定耐用預先內箍筋彎曲成型；鋼筋直徑16-28mm，箍筋直徑300-2500mm待鋼筋籠卸下後，由人工將內箍筋點焊在鋼筋籠內部，起到加強支撐、防變形作用

10步.成品

機械製作的鋼筋籠成品，外觀標準統一，間距均勻，纏繞緊密，同心度高，ji易通過業主和監理的檢查。
